default NẮP HẦM HÀNG

Bài gửi by cukhoai.yard on Thu Sep 03, 2009 10:03 am

THEO MÌNH ĐƯỢC BIẾT THÌ NHÀ MÁY ĐÓNG TÀU VIỆT NAM KHÔNG CÓ KHẢ NĂNG THI CÔNG NẮP HẦM HÀNG( ???) ANH EM CÓ ĐÀNH GIÁ GÌ VỀ VẤN ĐỀ NÀY? MÌNH MUỐN THIẾT KẾ VÀ LẬP QUI TRÌNH THI CÔNG NẮP HẦM HÀNG THÌ CÓ THỂ TÌM HIỂU Ở ĐÂU VẬY?

cukhoai.yard
Administrator
Administrator

Tổng số bài gửi : 178
Age : 31
Điểm : 479
Uy tín : 6
Registration date : 27/07/2009

Xem lý lịch thành viên

Về Đầu Trang Go down

default Re: NẮP HẦM HÀNG

Bài gửi by tranquang on Thu Sep 03, 2009 3:03 pm

Cukhoai ơi.
Cho em xem bản vẽ nắp hầm hàng tàu nhé, gửi qua email nữa đó, có gì thông báo nhé kẻo lại "có một chút nhầm lẫn" thành ra "treo đầu dê bán thịt bò" nữa. Tội nghiệp anh và em
[url=http://adf.ly/246619/http://www.mediafire.com/file/5wmtweon5mg/BO]mediafire.com file/5wmtweon5mg/BO[/url]" target="_blank" rel="nofollow">mediafire.com file/5wmtweon5mg/BO[/url] TRI CHUNG.rar
Tải nhanh lên nhé, chậm là bị xóa đó.
Đây là bản vẽ bố trí chung nhưng có nắp hầm hàng vẽ khá rõ, coi là có thể hiểu được. bản vẽ chi tiết anh để đâu thất lạc rồi. Thông cảm nghe.


Được sửa bởi phanquocsp ngày Fri Sep 04, 2009 9:26 am; sửa lần 2.

_________________
Là con-dân-thợ đóng tàu,
Cũng da rám nắng, cũng màu áo thâm.
Sống đời cốt bởi cái tâm,
Một lời tâm sự vẫn cần đến nhau.

----------------------------------------
KỸ SƯ VỎ - CHUYÊN GIA TƯ VẤN VÀ THIẾT KẾ KỸ THUẬT  VÀ ĐÓNG TÀU - LIÊN HỆ ĐT: 0908643599; - Email: [You must be registered and logged in to see this link.]

tranquang
Admin
Admin

Tổng số bài gửi : 461
Age : 103
Đến từ: : HCM CITY
Điểm : 915
Uy tín : 19
Registration date : 22/07/2009

Xem lý lịch thành viên

Về Đầu Trang Go down

default Re: NẮP HẦM HÀNG

Bài gửi by cukhoai.yard on Thu Sep 03, 2009 5:13 pm

Anh phanquocsp à....
hi` lần này thì kịp về đích rồiiiiiii, qua bản vẽ thì em hiểu được cách bố trí, nhưng trong cách vận hành em vẫn chưa hiểu lắm:
1- nắp được kéo mỗi nửa về lái và mũi bằng hệ thống cáp kéo kết hợp với kích thủy lực( tại giữa tàu) đúng không ạ?
2- liên kết giữa các nắp thế nào mà chúng níu kéo được nhau lên?
3- tàu này chắc do anh kiểm soát trước khi nộp cho mấy chú đăngkiểm rùi. Công ước Q.tế về chống chìm có khuyến khích tàu có khoang hàng >30m đâu, cái này có phải là làm liều không anh?
4- em thấy mấy thằng tàu Tây vẫn dùng loại nắp do cần cẩu nâng lên, tuy vậy lúc đóng nắp mới gian nan do tàu nghiêng, chúi (hehehehe bọn tây lúc đấy cũng chửi nhau ác lắm... bounce vs Twisted Evil ). Thiết kế này thì quá tiện rùi
*** câu này mới quan trọng này: có đúng Viêt Nam mình không tự đóng được nắp hầm hàng không anh? sao kém vậy nhỉ? mấy hôm nay oline em cũng search được ít tư liệu nhưng chưa dịch được, chắc phải gấp rút thôi xem cái nắp này nó kín kín hở hở thế nào mà anh em loay hoay thế.
Đại ka nhớ để ý cho em cái vụ này nhé!!!
Chúc đại ka nhiều sức khỏe để làm việc.

cukhoai.yard
Administrator
Administrator

Tổng số bài gửi : 178
Age : 31
Điểm : 479
Uy tín : 6
Registration date : 27/07/2009

Xem lý lịch thành viên

Về Đầu Trang Go down

default Re: NẮP HẦM HÀNG

Bài gửi by tranquang on Fri Sep 04, 2009 9:55 am

Nắp hầm hàng này chỗ anh thiết kế và gia công lắp ráp luôn, ok. Mẫu thiết kế này bọn anh cop của một tàu Nhật, sách vở mình thì nói sơ sài lắm có khi hình dung không ra đâu. Mình đâu có giỏi giang gì đâu nên nghĩ ra sao nổi. Khi gặp một vấn đề gì khó hầu như mình đi xem thực tế chắc ăn hơn.
- Những nắp hầm được kéo mỗi nửa về lái và mũi bằng hệ thống cáp kéo.
- Liên kết giữa các nắp bằng thanh giằng -130x20, dài ~1250.
- Đăng kiểm chấp nhạn chứ, nó rất tốt mà.
Nguyên lý nó thế này: Những nắp đó giống như những tấm panel có 4 bánh chạy trên máng được kéo bằng cáp. Hai bên thành ngoài còn có hệ bánh xe khác nữa, bình thường nó không hoạt động. Khi tấm nắp này kéo dần gần ra ngoài đến khi gặp thanh ray (không phải ray nằm ngang đâu nhé, nó có độ dốc lên) bánh xe ăn rồi chuyển động trên ray, đến điểm cao nhất nắp hàng tự lật (bánh xe đặt lệch so với tâm nắp) xếp nắp đứng lên.
Em có thể dưạ vào đây để phát triền lên, đừng sao y bản chính làm gì, coi chừng không đúng mà còn vi phạm bản quyền đấy.
Nếu làm thiết kế tốt nghiệp thì theo hướng dẫn của thầy, nếu tự làm hiểu kỹ thì phải phản biện được.

_________________
Là con-dân-thợ đóng tàu,
Cũng da rám nắng, cũng màu áo thâm.
Sống đời cốt bởi cái tâm,
Một lời tâm sự vẫn cần đến nhau.

----------------------------------------
KỸ SƯ VỎ - CHUYÊN GIA TƯ VẤN VÀ THIẾT KẾ KỸ THUẬT  VÀ ĐÓNG TÀU - LIÊN HỆ ĐT: 0908643599; - Email: [You must be registered and logged in to see this link.]

tranquang
Admin
Admin

Tổng số bài gửi : 461
Age : 103
Đến từ: : HCM CITY
Điểm : 915
Uy tín : 19
Registration date : 22/07/2009

Xem lý lịch thành viên

Về Đầu Trang Go down

default Re: NẮP HẦM HÀNG

Bài gửi by cukhoai.yard on Sat Sep 19, 2009 11:00 am

Hiện tại là dự định thiết kế- thi công nắp hầm hàng của em đang bị treo, thầy không hướng dẫn mà bảo tự tìm tài liệu, bản thân nhà máy cũng đi mua luôn, em đã xin thầy để em nghiên cứu đã, đủ điều kiện làm là em nhận ngay, đến thời điểm này mà vẫn chưa đâu vào đâu, em search được 1 đống tài liệu tiếng Anh, dịch+ hiểu được ý nó đau cả đầu.. Mà thứ cần tìm là tài liệu thiết kế vẫn chưa thấy... thôi cứ làm bình thường vậy
Anh em nào ghé qua đây đóng góp tài liệu cho diễn đàn phát triển rực rỡ đi chứ, toàn lướt qua như gió thoảng mây bay thế này sao...

cukhoai.yard
Administrator
Administrator

Tổng số bài gửi : 178
Age : 31
Điểm : 479
Uy tín : 6
Registration date : 27/07/2009

Xem lý lịch thành viên

Về Đầu Trang Go down

default Re: NẮP HẦM HÀNG

Bài gửi by tranquang on Sun Sep 20, 2009 8:39 pm

Cả con tàu còn đóng được huống chi nắp hầm hàng, nghe ra thì vô lý nhưng ngẫm lại cũng có thể. Không biết ở đâu chứ chỗ anh thì làm bình thường.
Nếu làm đề tài tốt nghiệp thì khó thật, từ xưa anh không thấy ai làm nên mình lấy gì mà tham khảo. Cách thầy thì quá mô phạm, nói y như sách nhưng làm theo các thầy nói thì kết quả rất dễ bề thất bại.
Nhưng đây là chuyện học, thầy hướng dẫn bảo sao mình chắc phải nghe vậy. Mai mốt ra trường em thấy lý thuyết chỉ là lý thuyết, thực tế làm cho người ta khôn hơn nhiều.
Vê đề tài nắp hầm hàng anh thấy tài liệu viết sơ sài. Nếu nhận đê tài này cũng thật khó nói.

_________________
Là con-dân-thợ đóng tàu,
Cũng da rám nắng, cũng màu áo thâm.
Sống đời cốt bởi cái tâm,
Một lời tâm sự vẫn cần đến nhau.

----------------------------------------
KỸ SƯ VỎ - CHUYÊN GIA TƯ VẤN VÀ THIẾT KẾ KỸ THUẬT  VÀ ĐÓNG TÀU - LIÊN HỆ ĐT: 0908643599; - Email: [You must be registered and logged in to see this link.]

tranquang
Admin
Admin

Tổng số bài gửi : 461
Age : 103
Đến từ: : HCM CITY
Điểm : 915
Uy tín : 19
Registration date : 22/07/2009

Xem lý lịch thành viên

Về Đầu Trang Go down

default Re: NẮP HẦM HÀNG

Bài gửi by giabaokieu on Thu Sep 24, 2009 10:25 am

Nghe tin bạn Cukhoai nghiên cứu đề tài thiết kế nắp hầm hàng, tớ có quà cho bạn đây. Chịu khó đọc nhé. Chúc khỏe và làm tốt công việc thiết kế tốt nghiệp.
1- Thiết kế quy trình công nghệ chế tạo nắp hầm hàng tàu vỏ thép

[You must be registered and logged in to see this link.]

_________________
HỌC THẦY KHÔNG TẦY HỌC BẠN

giabaokieu
Morderator
Morderator

Tổng số bài gửi : 47
Đến từ: : VUNGTAU
Nghề nghiệp/sở thióch : Naval Architect/Thich du thu
Điểm : 74
Uy tín : 0
Registration date : 25/07/2009

Xem lý lịch thành viên

Về Đầu Trang Go down

default Re: NẮP HẦM HÀNG

Bài gửi by cukhoai.yard on Thu Sep 24, 2009 8:23 pm

Xin cám ơn bạn giabao đã quan tâm, mừng quá cuối cùng cũng có tài liệu tham khảo rồi. Đa tạ đa tạ

cukhoai.yard
Administrator
Administrator

Tổng số bài gửi : 178
Age : 31
Điểm : 479
Uy tín : 6
Registration date : 27/07/2009

Xem lý lịch thành viên

Về Đầu Trang Go down

default Re: NẮP HẦM HÀNG

Bài gửi by BESCON on Sat Oct 24, 2009 5:10 pm

[You must be registered and logged in to see this link.] đã viết:THEO MÌNH ĐƯỢC BIẾT THÌ NHÀ MÁY ĐÓNG TÀU VIỆT NAM KHÔNG CÓ KHẢ NĂNG THI CÔNG NẮP HẦM HÀNG( ???) ANH EM CÓ ĐÀNH GIÁ GÌ VỀ VẤN ĐỀ NÀY? MÌNH MUỐN THIẾT KẾ VÀ LẬP QUI TRÌNH THI CÔNG NẮP HẦM HÀNG THÌ CÓ THỂ TÌM HIỂU Ở ĐÂU VẬY?

Hiện tại đã có nhiều nhà máy đóng tàu trong nước đã tự đóng lấy được nắp hầm hàng. Ngoài ra có 2 nhà máy Nắp hầm hàng một ở Hải Phòng một ở Vĩnh Phúc sang tháng 11 sẽ đi vào hoạt động.

BESCON
Morderator
Morderator

Tổng số bài gửi : 42
Age : 36
Đến từ: : Shipbuilding Company
Điểm : 54
Uy tín : 0
Registration date : 24/10/2009

Xem lý lịch thành viên

Về Đầu Trang Go down

default Re: NẮP HẦM HÀNG

Bài gửi by tranquang on Fri Nov 27, 2009 3:27 pm

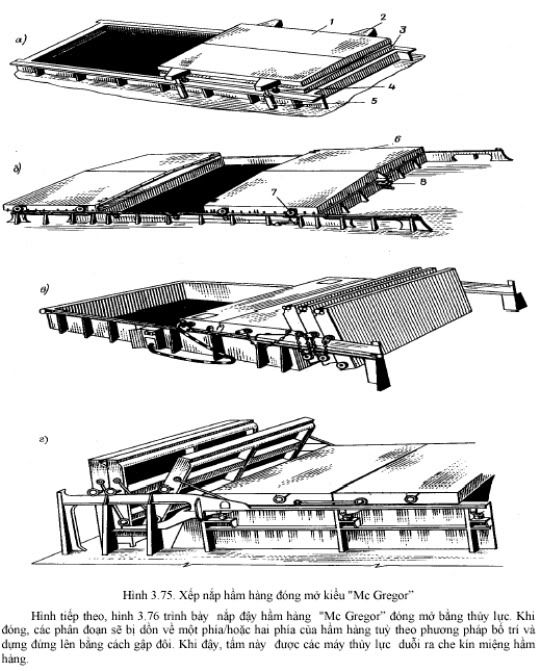

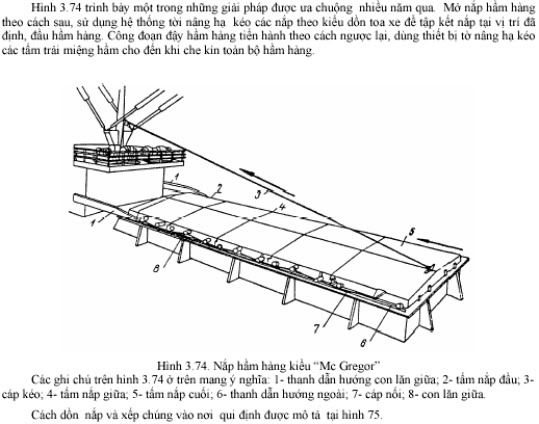

Giới thiệu với các bạn một số hình ảnh nắp hầm hàng:


_________________
Là con-dân-thợ đóng tàu,
Cũng da rám nắng, cũng màu áo thâm.
Sống đời cốt bởi cái tâm,
Một lời tâm sự vẫn cần đến nhau.

----------------------------------------
KỸ SƯ VỎ - CHUYÊN GIA TƯ VẤN VÀ THIẾT KẾ KỸ THUẬT  VÀ ĐÓNG TÀU - LIÊN HỆ ĐT: 0908643599; - Email: [You must be registered and logged in to see this link.]

tranquang
Admin
Admin

Tổng số bài gửi : 461
Age : 103
Đến từ: : HCM CITY
Điểm : 915
Uy tín : 19
Registration date : 22/07/2009

Xem lý lịch thành viên

Về Đầu Trang Go down

default Re: NẮP HẦM HÀNG
